高流速対応型オイルフェンス 水位変動にもスムーズに上下する一点係留方式

仕様(寸法・価格等) 油濁防止一覧へ
見積ご依頼の方へ 多様な使用方法

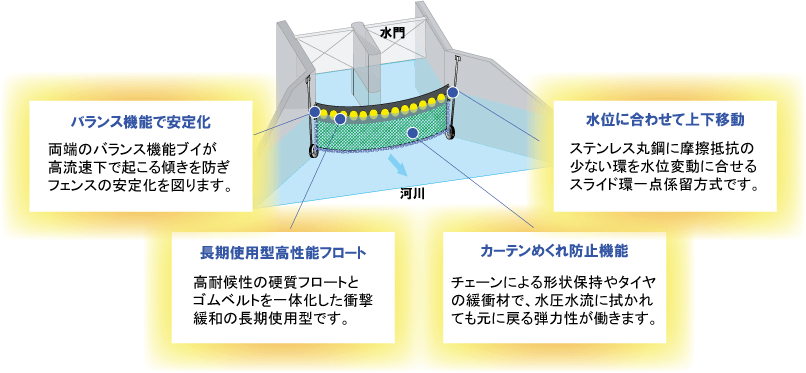

 主な特徴

柔剛体構造の長期使用型
【下水道処理施設ポンプ所内の排水機場イメージ】

従来の問題点
改善法
水放水路に設置されたオイルフェンスは、
急激なホンプ排水により、フェンス上部からの越流・カーテンの捲くれ上がり・紐状化・岸壁とのジョイントトラブル等の現象が起きています。
・摩擦が少ない一点係留方式です。

・常に補助ブイを押し上げて水位に追随し
、安定性を高めています。

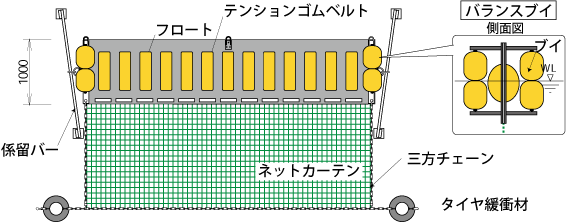

 概要図


フェンスの変形による荷重の変化や水位変動等に対して、フェンスの追従性や壁面とフェンスの密着性に問題がありましたが、この方式では、3点連結金具を介したリングと補助ブイにより、アンカーバー内のスムーズな上下作動を可能としています。



バランスブイ機能について

両端部のバランスブイは、フェンス前後をバランスさせ、垂直を保持して転倒を防止します。



 用 途

下水道施設の他にもダム・工場等の排水路にもお使い頂けます。
・下水ポンプ場の排水口
・電力排水口
・飛行場内最終排水口
・農業排水口
・建設現場降雨排水口
・建設資材置き場の降雨排水口
・臨海工業地区の排水口
・工場ヤード内降雨濁水排水溝

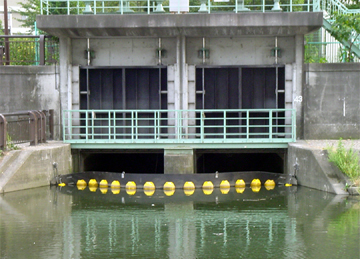

ポンプ所化吐口(正面)

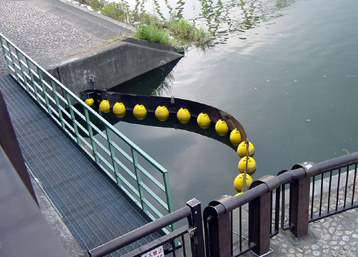

ポンプ所(上面)

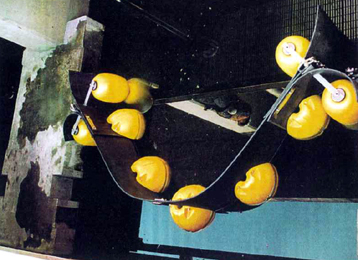

放流されたオイルボールの流出阻止

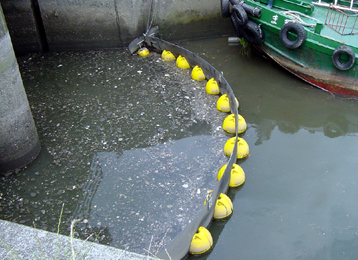

排水機場(上面)

 仕 様

型 式
PON-50
寸 法
水面上×水面下
50cm  50cm
材 質
フロート部:φ390×φ475PE
テンション部:生布入りゴムベルトH1m
取付金具類:SUS304
重 量
約75㎏/m
価 格
カーテン長1m:480,000円(税抜)
カーテン長2m:495,000円(税抜)

※積算資料SUPPORT掲載、運賃別途


見積ご依頼の方へ

排水の種類・流速・水量・水路概略寸法・お困りの点等をお問い合わせフォームにご明記下さい。
又、お出しできる範囲で構いませんので、設置場所の概略図面をお送り頂けますと、より迅速に対応できます。尚、頂いた資料は厳重に管理し、弊社からの問い合わせ以外に使用する事はございません。
