長期使用型汚濁防止フェンス
パトレシアは、流れの中に淀み域を形成し、その干渉沈降群で清澄化を図る流体力学の抵抗理論を
応用したフェンスです。
隙間なく遮断する場合ふかれも伴いますが、パトレシアは、通水させながら、流れの場で高濁質の干渉沈降群を形成し、付着・接触・ろ過作用による清澄化で効果的な除濁を図ります。
流体抵抗を緩和する工夫で、気象・海象による影響を受け難い、破損し難い構造となっています。

 パトレシアの特徴


隙間を持たせたスリット構造。
間隔を持たせた抵抗体(フロート及びカーテン)で自然流体挙動に添った効果的な除濁を図ります。


Wネットカーテンを推奨。
Wネットカーテン
透水型は流圧の抑制と沈降促進。
拭かれを防ぎ、流れを細流化して減速させ、微粒子の付着・団粒化によって沈降が速やかに行われます。


難沈降性微粒子を付着接触ろ過で除濁。
ラッシュカーテン
水草状のラッシュカーテンは、水流に押されて表面積を増大し、微粒子を接触・付着・肥大化で自然沈降分離。

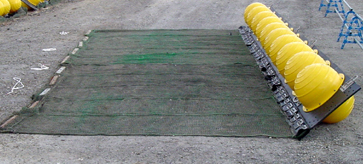

長期使用型の高性能PLG型
長期使用型の高性能PLG型
部品交換可能・緩衝性を高めた破損し難い構造等、長期使用を可能としたコスト抑制型フェンス。

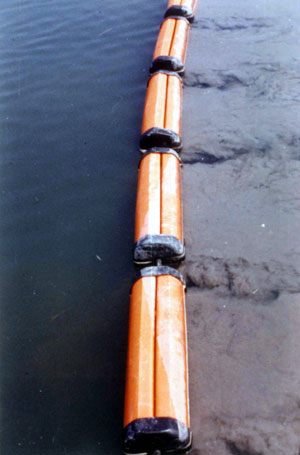

係留中間部のタイヤ緩衝材。
係留中間部のタイヤ緩衝材
弾力性を持たせ、波浪によるフェンスの破損を防ぐ。





 実施例

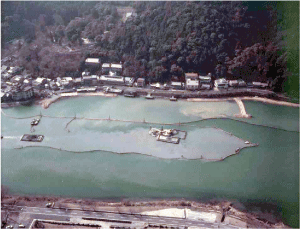

埋立て地余水処理の汚濁対策
高流速下の汚濁対策

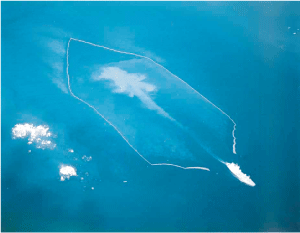

ドラグサクション船土捨時の汚濁対策
埋立て地余水処理の汚濁対策

高流速下の汚濁対策

ドラグサクション船土捨時の汚濁対策

グラブ浚渫工事の汚濁対策
埋立て地余水処理の汚濁対策

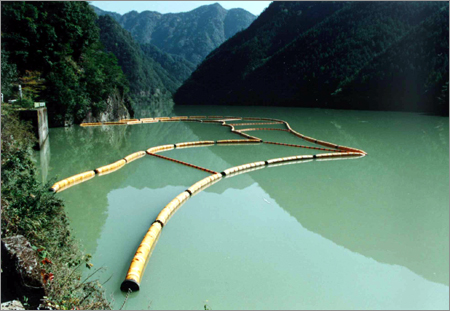

ダム湖・池の汚濁対策
グラブ浚渫工事の汚濁対策

埋立て地余水処理の汚濁対策

ダム湖・池の汚濁対策



多様な使用方法(場所別)


イラストをクリックしてご覧下さい。
他の製品との組み合わせによる様々な使用方法をご説明しています。


 仕様

フロート部
材質
発泡スチロール
高密度ポリエチレン
ABS樹脂
φ300、400、600
φ600
φ660
特徴
展張期間が1年以内
波浪の静かな海域に適す。
展張期間が長期
厳しい海域に適す。
展張期間が長期
厳しい海域に適す。
・部分交換可能。


カーテン部
種類
シート
シートWネット
ラッシュ
材質
特殊含芯樹脂
ポリチレン
ポリプロピレン
特徴
・汚濁粒子の群沈降。
・干渉沈降現象を引出す遮断型。
・微粒子の接触・付着・沈殿。
・通水細流化現象による減勢
・均一流化の沈降促進。
・微粒子の接触・付着・濾過
・通水細流化現象による減勢
・均一流化の沈降促進。


用途に応じた
組合わせ
 (右は一例)
PL-Ⅱ型
PL-NⅢ型
PLG-NⅢ型
PL-Ⅱ型
PL-NⅢ型
PLG-NⅢ型
フロート:φ400
カーテン:シート
フロート:φ600
カーテン:シート+Wネット
フロート:φ660
カーテン:Wネット

自立型
自立型
フロート:φ
カーテン:ラッシュ


 多重フェンスの効用

多重に最適間隔で展張することで、後方のカーテンは吹かれ難く、汚濁粒子の流出を抑制し、
現場諸条件に左右され難い安定した水質浄化を可能とします。

1.多重展張実施例
余水吐口に展張(余水吐口に展張、難沈降性微粒子に対応)

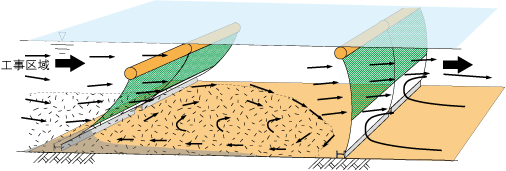

2.自立型二重展張例(Wネットカーテンの場合)

自立型二重展張例
二条目のフェンスはバックウォーターがかかる為、拭かれ難くく殆ど垂直となる。

3.自立型潜堤フェンスの展張例(Wネットカーテンの場合)

自立型潜堤フェンスの展張例自立型潜堤フェンスの展張例

水位変動にも対応して囲み水域の形状を保持。


見積りをご依頼される場合

使用場所、流速、濁質の性状、対策期間をお問い合わせフォームにご明記下さい。
又、お出しできる範囲で構いませんので、概略図面をお送り頂けますと、より迅速に適切な展張場所の
検討ができます。尚、頂いた資料は厳重に管理し、弊社からの問い合わせ以外に使用する事はございません。



陸上、河川、海上問わず工事濁水の対象となるのは、主として74μ以下のシルト、粘土、コロイドです。
粒径に合わせた使用方法『懸濁粒子とその分離技術』はこちらをご参考にして下さい。→
